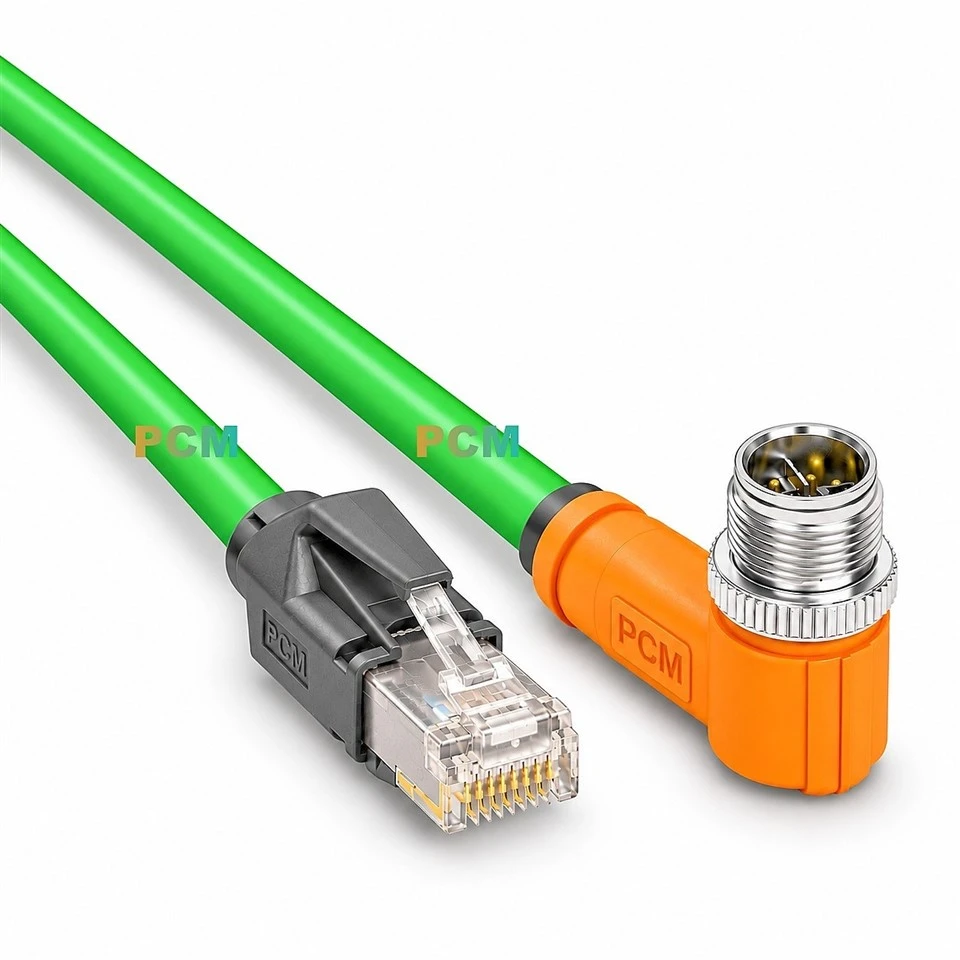

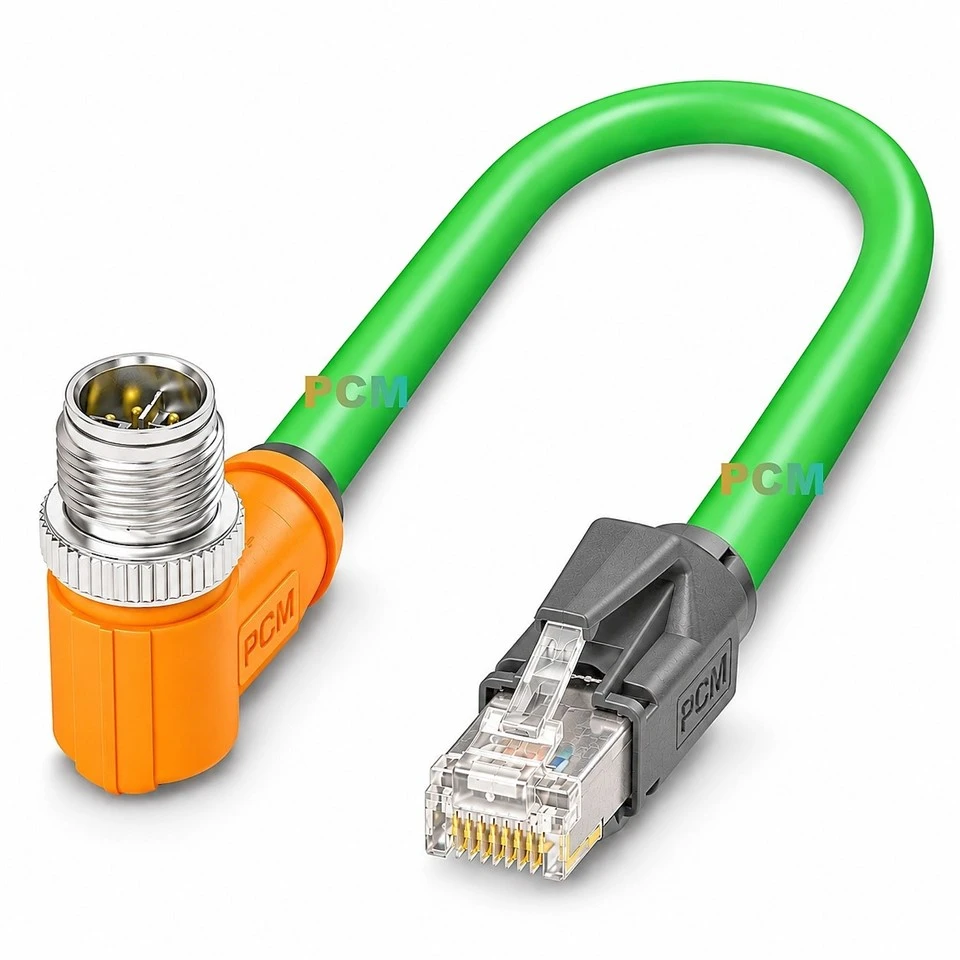

Código M12 X-a cable Ethernet RJ45 Cat6A
M12 X-Macho codificado de 8 pines en ángulo recto a macho RJ45|Cat6A|S/FTP blindado|Ethernet industrial de 10 Gb
El cable Ethernet M12 X-código a RJ45 Cat6A proporciona una conexión Ethernet industrial de alta-velocidad entre equipos que utilizan una interfaz M12 con codificación X-y dispositivos de red equipados con puertos Ethernet RJ45 estándar. El extremo A cuenta con un conector macho en ángulo recto con codificación M12 X- de 8-pin, mientras que el extremo B utiliza un conector macho RJ45 recto para una integración conveniente con equipos Ethernet industriales.
Diseñado para comunicación Ethernet industrial Cat6A de hasta 10 Gbps, este cable Ethernet industrial M12 a RJ45 utiliza una construcción de cable blindado de cuatro-pares para una transmisión confiable de datos de alto-ancho de banda. El blindaje S/FTP ayuda a reducir la interferencia electromagnética y la diafonía en entornos de automatización exigentes donde los motores, variadores y otros equipos eléctricos pueden afectar las señales de la red.
El conector M12 de 90 grados reduce el espacio de instalación alrededor de equipos compactos, mientras que el conector RJ45 recto proporciona conexión directa a conmutadores industriales, PC industriales, controladores y otros equipos Ethernet compatibles.
Especificaciones del producto
Artículo |
Especificación |
|---|---|
| Nombre del producto | Código M12 X-a cable Ethernet RJ45 Cat6A |
| Tipo de cable | M12 X-Macho codificado a RJ45 macho |
| Conector A | M12 X-Codificado 8 pines macho en ángulo recto |
| Conector B | Conector macho RJ45 recto |
| Velocidad de datos | Hasta 10 Gbps |
| Construcción de cables | 4 × 2 × AWG26/7 |
| Número de pares | 4 pares trenzados |
| Blindaje | S/FTP blindado |
| Color de cables | Personalizado disponible |
| Estándar M12 | CEI 61076-2-109 |
| Protección M12 | IP65 / IP67 cuando está correctamente acoplado* |
| Configuración de ensamblaje | Doble extremo |
| Longitud del cable | Personalizado disponible |
| Aplicaciones típicas | Conmutadores Ethernet industriales, visión artificial y cámaras industriales |
Ventajas clave del producto
Ethernet Cat6A de 10 Gbps
La construcción de cuatro-pares Cat6A admite la transmisión de datos Ethernet de hasta 10 Gbps, lo que hace que este cable M12 X-código a RJ45 Cat6A sea adecuado para redes de automatización industrial, visión artificial y Ethernet industrial de alto-ancho de banda.
Espacio-Ahorro de ángulo recto M12
El conector M12 con codificación X de 90-grados reduce el espacio de instalación y proporciona una dirección de salida del cable controlada. Esto hace que el cable M12 a RJ45 en ángulo recto sea práctico para maquinaria compacta, cámaras y equipos industriales.
Construcción blindada S/FTP
La construcción de cable blindado de cuatro-pares ayuda a reducir la interferencia electromagnética y la diafonía para una comunicación estable de alta-velocidad. El cable Ethernet M12 de 10 Gb con codificación X- está diseñado para entornos industriales con exigencia eléctrica.
Asignación de pines y cableado
M12 X-Codificado 8 pines macho en ángulo recto a RJ45 macho
Este cable utiliza un conector de ángulo recto-macho codificado en X-M12 de 8-pins y un conector macho RJ45 recto para cuatro-pares de comunicación Ethernet industrial de alta velocidad. El mapeo final del conductor y la terminación del blindaje deben seguir el plano de producción aprobado de Premier Cable y los requisitos de interfaz del equipo conectado.
| Interfaz | Configuración |
| Fin A | M12 X-Codificado, 8 pines, macho, ángulo recto |
| Final B | Conector macho RJ45, recto |
| Pares de Ethernet | 4 pares trenzados / 8 conductores |
| Rendimiento de la red | Cat6A / Hasta 10 Gigabit Ethernet |
| Configuración final de pines | Confirmar según el plano de producción aprobado |
Importante:No determine la compatibilidad basándose únicamente en la apariencia del conector. Confirme la codificación X-, el género del conector, la categoría de Ethernet, la asignación de pines, los requisitos de blindaje y el plano de producción aprobado antes de realizar el pedido o la instalación.
Apareamiento y compatibilidad
M12 X-Macho codificado a equipo de red RJ45 estándar
El lado M12 de esteM12 X-Código a cable Ethernet industrial RJ45está diseñado para acoplarse con una interfaz Ethernet hembra con codificación X M12 de 8-pin compatible. El enchufe macho RJ45 recto se conecta a puertos Ethernet RJ45 compatibles en conmutadores industriales, computadoras industriales, controladores y otros equipos de red.
| Conexión | Configuración |
| Lado M12 | M12 X-Macho codificado de 8 pines, ángulo recto |
| Interfaz de acoplamiento | Interfaz Ethernet hembra codificada de 8 pines M12 X-compatible |
| Lado RJ45 | Conector macho RJ45 blindado, recto |
| Rendimiento de la red | Cat6A / Hasta 10 Gbps |
| Integración típica | Switches Ethernet Industriales, Sistemas De Visión Artificial, Cámaras Industriales, Controladores Y PC Industriales |
La compatibilidad depende de la codificación X-, el género del conector, la asignación de pines aprobada, la categoría de Ethernet, el blindaje y los requisitos de red del equipo conectado. La protección IP65/IP67 se aplica a la conexión M12 solo cuando está correctamente acoplada y asegurada con una interfaz compatible. El extremo RJ45 estándar es IP20, por lo que el conjunto de cables completo no debe describirse como completamente IP67.
Aplicaciones
Preguntas frecuentes
¿Qué es un cable M12 X-Código a RJ45 Cat6A?
Es un conjunto de cable Ethernet industrial con un conector macho con codificación M12 X- de 8-pin en un extremo y un conector macho RJ45 en el otro. Esta configuración proporciona una conexión Ethernet directa entre equipos industriales con codificación X M12 compatibles y equipos de red RJ45.
¿Qué velocidad de Ethernet admite este cable?
La configuración de cuatro-pares Cat6A está diseñada para admitir transmisión Ethernet de hasta 10 Gbps. El rendimiento real de la red depende de la construcción completa del cable, la longitud del cable, el equipo conectado y el entorno de instalación.
¿Por qué este cable utiliza un conector M12 con codificación X-?
La codificación M12 X-proporciona ocho contactos dispuestos para una transmisión Ethernet de cuatro-pares y se utiliza comúnmente para aplicaciones Ethernet industriales de alta-velocidad. La interfaz solo debe conectarse a equipos M12 con codificación X-compatibles.
¿Cuál es la configuración del conector?
El extremo A utiliza un conector macho en ángulo recto codificado en X-M12 de 8-pin. El extremo B utiliza un conector macho RJ45 recto.
¿Por qué utilizar un conector M12 en ángulo recto-?
El conector M12 en ángulo recto- reduce el espacio libre de instalación requerido detrás del dispositivo y controla la dirección de salida del cable. Esto hace que elCable de ángulo recto M12 a RJ45Útil para cámaras industriales compactas, maquinaria y equipos de automatización.
¿Este cable M12 X-Código a RJ45 está blindado?
Sí. La configuración Cat6A especificada utiliza una construcción de cable blindado S/FTP para ayudar a reducir la interferencia electromagnética y la diafonía durante la transmisión Ethernet industrial de alta-velocidad.
¿El conjunto de cables completo es IP67?
No. La conexión M12 puede proporcionar protección IP65/IP67 cuando está correctamente acoplada y asegurada con una interfaz compatible. El conector RJ45 estándar es IP20, por lo que el conjunto completo de cables M12-a RJ45 no debe describirse como completamente IP67.
¿Se puede utilizar este cable para sistemas de visión artificial?
Sí, cuando la cámara o el equipo de visión utiliza una interfaz Ethernet M12 con codificación X-compatible y los requisitos de red coinciden con la configuración del cable Cat6A. La capacidad de 10 Gbps hace que este tipo de cable sea particularmente útil para aplicaciones de imágenes industriales de alto-ancho de banda.
¿Qué equipos puede conectar este cable?
Los equipos compatibles típicos incluyen conmutadores Ethernet industriales, cámaras industriales, sistemas de visión artificial, PC industriales, controladores y otros dispositivos equipados con las correspondientes interfaces Ethernet M12 o RJ45 con codificación X-.
¿Premier Cable puede personalizar la longitud del cable?
Sí. Premier Cable puede proporcionar longitudes de cable personalizadas y evaluar el color del cable, el material de la cubierta, el etiquetado, la orientación del conector, el cableado y los requisitos de embalaje para proyectos de automatización industrial y OEM.
¿Cómo se debe confirmar la compatibilidad?
Confirme la codificación M12 X-, el género del conector, la interfaz de acoplamiento, la categoría de Ethernet, la asignación de pines, el blindaje y los requisitos del equipo con el plano de producción aprobado antes de realizar el pedido o la instalación.
