Cable coaxial automotriz de Rosenberger a FAKRA
Esta familia de cables coaxiales para automóviles de un solo-canal proporciona una conexión de interfaz entre un conector coaxial de un solo-puerto de Rosenberger y un conector FAKRA estándar.
Hay cuatro configuraciones disponibles, que cubren interfaces hembra y macho en ambos lados del conector. Esto permite que el conjunto de cables cumpla con diferentes requisitos de acoplamiento sin agregar adaptadores de género separados en la ruta de conexión coaxial.
Diseñada para aplicaciones de señales de alta frecuencia-en automóviles, la serie de cables es adecuada para cámaras de vehículos, sistemas de antena, GPS y navegación, infoentretenimiento, telemática y conexiones de prueba de RF donde una interfaz Rosenberger necesita realizar la transición a FAKRA.
Especificaciones del producto
| Especificación | Detalles |
|---|---|
| Impedancia FAKRA | 50 ohmios |
| Rango de frecuencia FAKRA | CC a 6 GHz |
| Longitud del cable | Personalizable |
| Codificación | Específico del proyecto |
| Tipo de señal | RF automotriz / Coaxial |
| Tipo de producto | Cable adaptador coaxial automotriz |
| Interfaz | Puerto único-de Rosenberger a FAKRA |
| Configuraciones | Mujer-Mujer/Mujer-Hombre/Hombre-Mujer/Hombre-Hombre |
Configuraciones disponibles

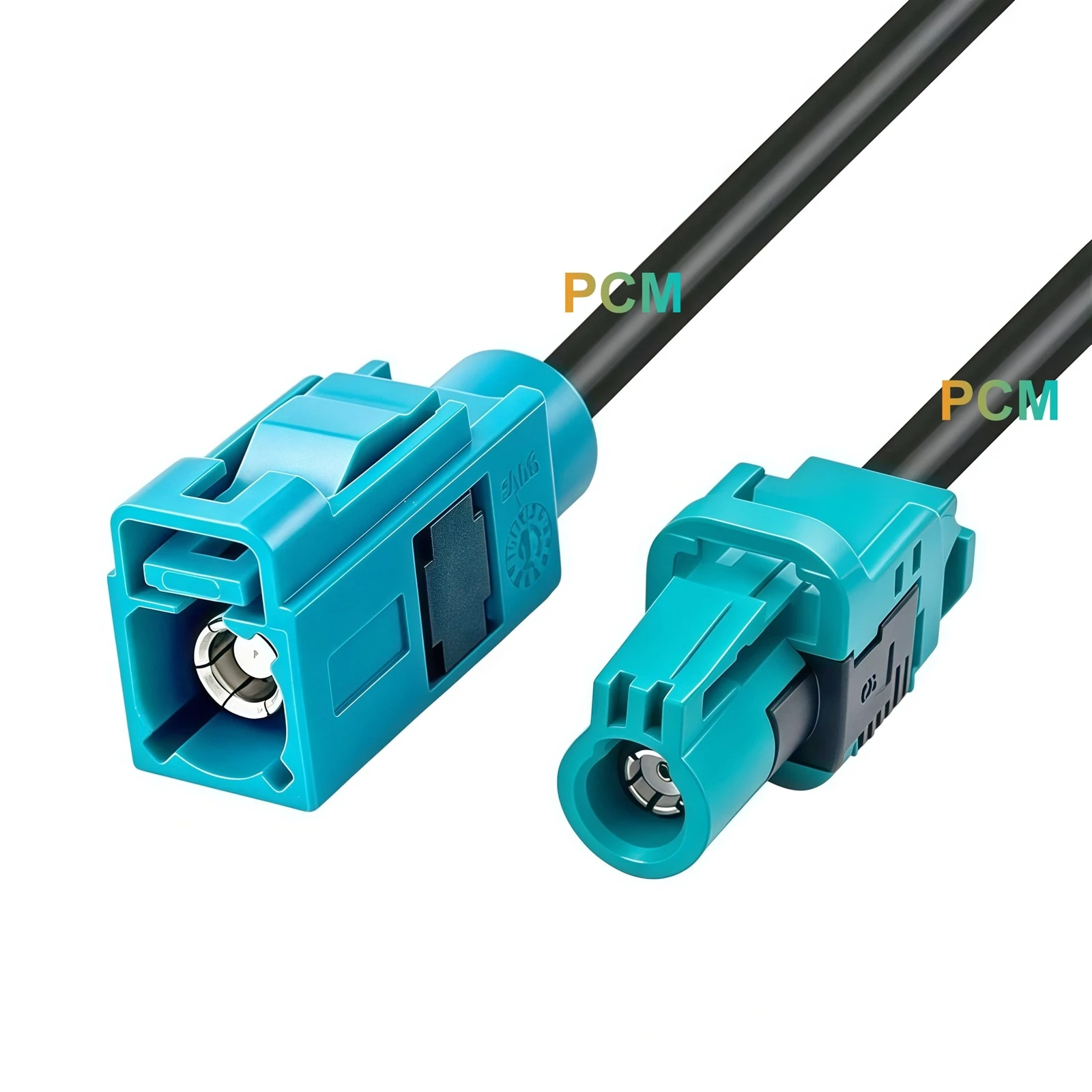

Cable Rosenberger Hembra a FAKRA Hembra
Conexión de interfaz hembra dual
Combina una interfaz hembra Rosenberger con un conector hembra FAKRA para aplicaciones donde tanto los dispositivos de acoplamiento como los arneses intermedios proporcionan las conexiones macho correspondientes.
La configuración proporciona una transición coaxial directa de un solo-canal manteniendo ambas interfaces del lado del cable-hembras.

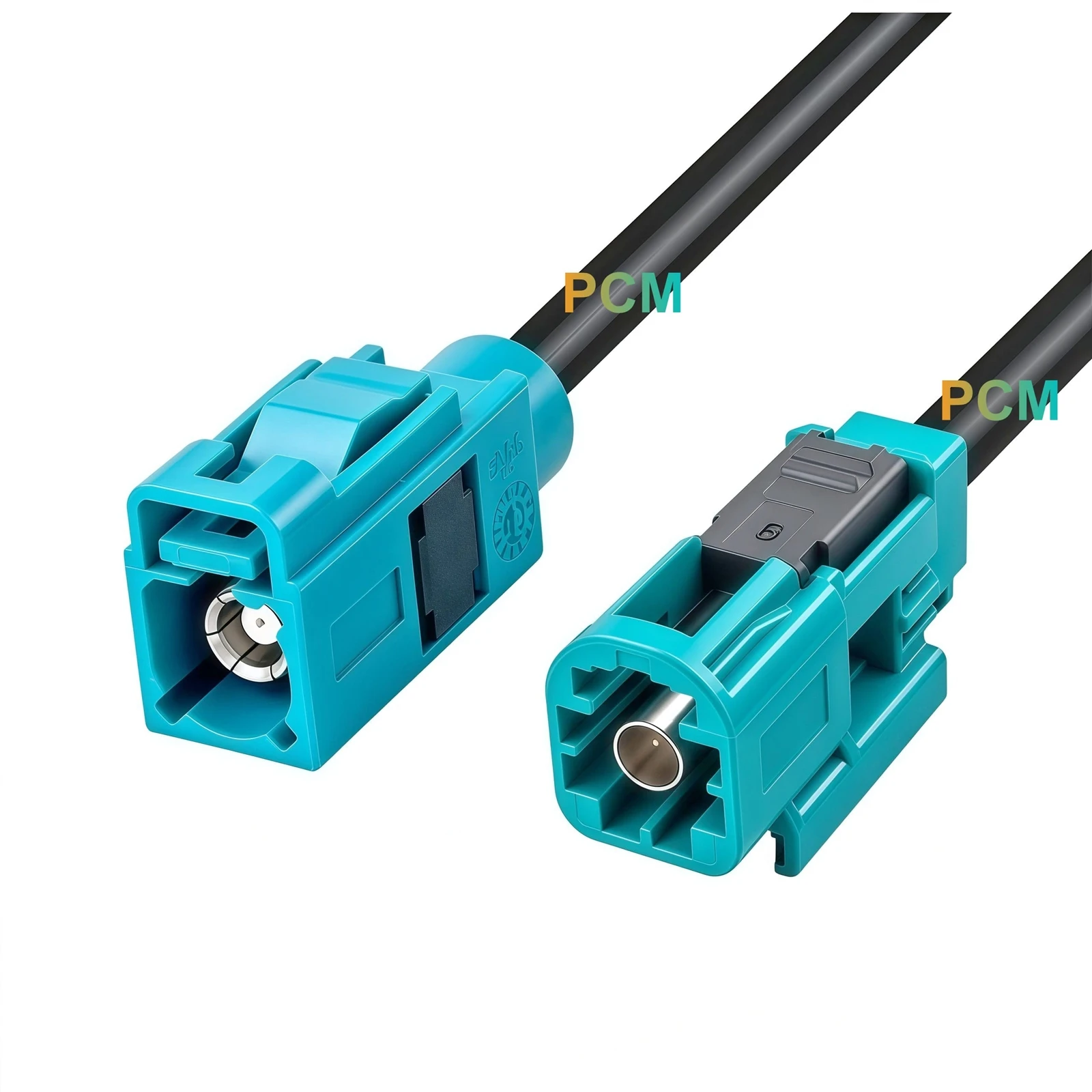

Cable Rosenberger Hembra a FAKRA Macho
Adaptación de interfaz macho FAKRA
Realiza la transición de una interfaz hembra Rosenberger a una conexión macho FAKRA, proporcionando la dirección de acoplamiento requerida para puertos hembra FAKRA compatibles o arneses de vehículos.
Esta versión es útil cuando los dos dispositivos conectados utilizan diferentes familias de conectores coaxiales e interfaces de acoplamiento opuestas.

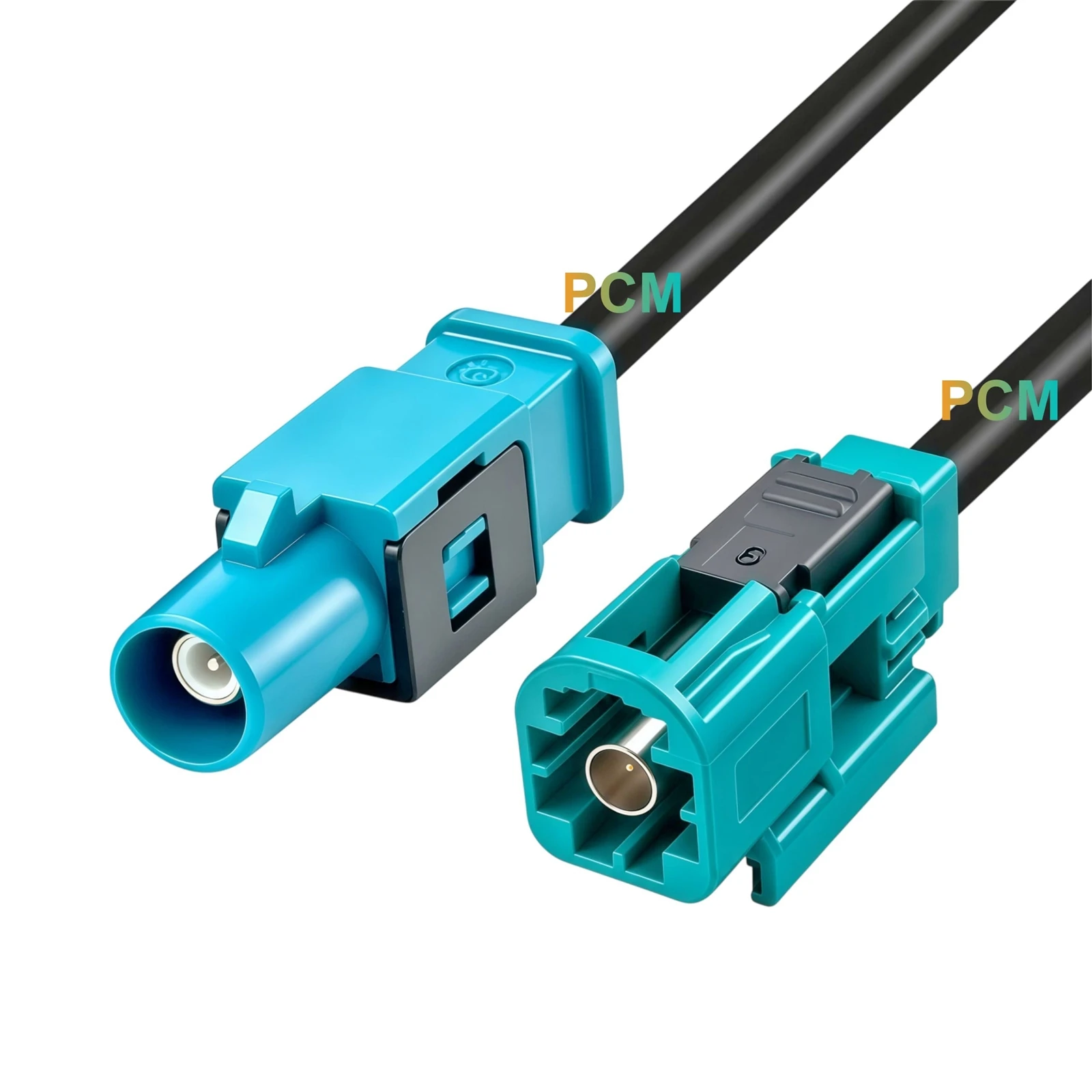

Cable Rosenberger Macho a FAKRA Hembra
Conexión de equipos hembra FAKRA
Combina un conector macho Rosenberger con una interfaz hembra FAKRA, lo que proporciona una disposición de acoplamiento alternativa para cámaras, módulos de RF, arneses de vehículos o equipos de prueba.
La transición de la interfaz integrada evita agregar un adaptador de cambio de género-por separado entre los dos sistemas de conectores.

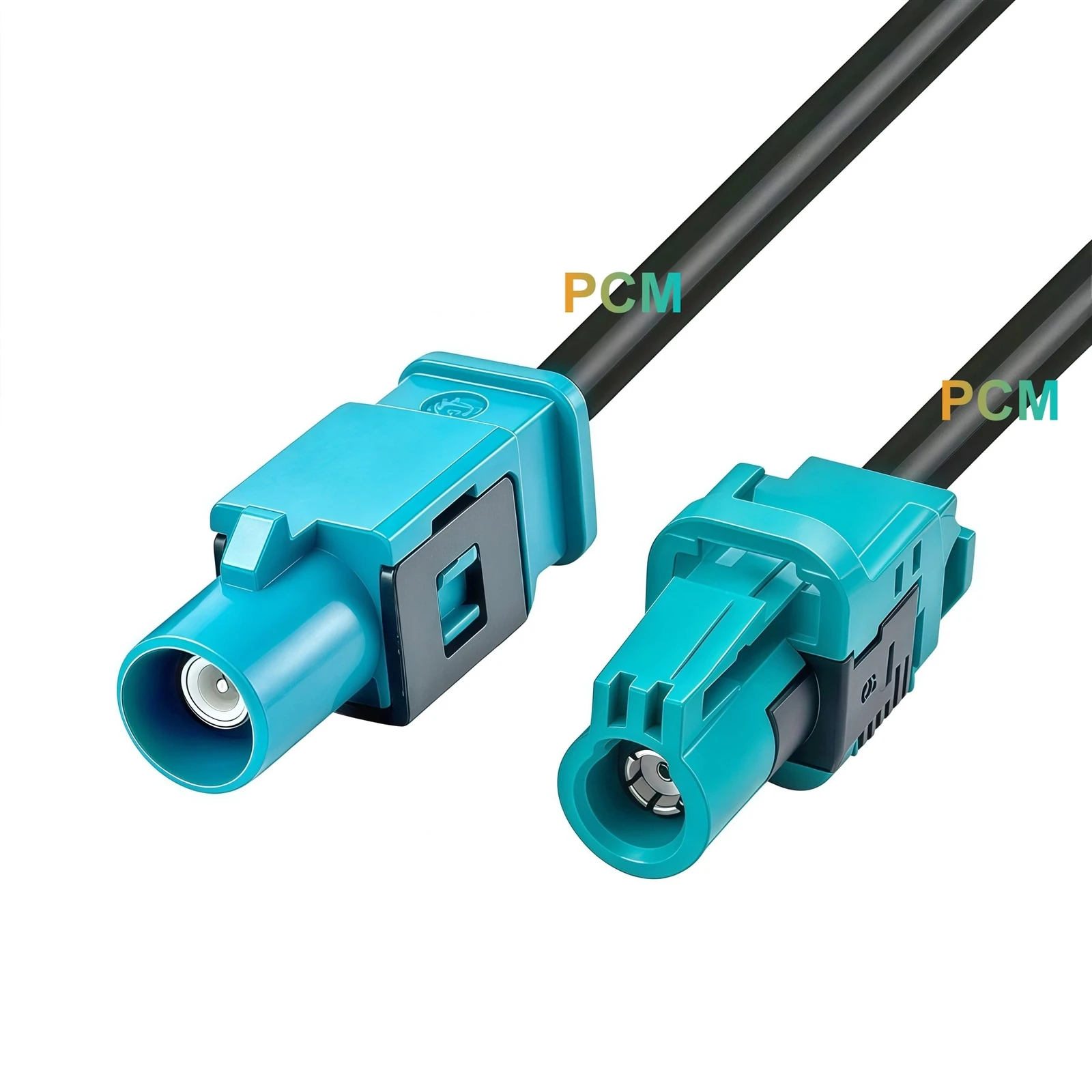

Cable Rosenberger Macho a FAKRA Macho
Adaptación de interfaz macho dual
Proporciona interfaces macho en ambos lados del conector para sistemas donde el equipo del lado Rosenberger-y el equipo del lado FAKRA-requieren conexiones de acoplamiento hembra correspondientes.
Esto completa las cuatro combinaciones de género disponibles dentro de la misma familia de cable coaxial de un único-canal.
Aplicaciones típicas
Características del producto
Cuatro combinaciones de género
Las versiones hembra-hembra, hembra-macho, macho-hembra y macho-macho permiten que la misma familia de cables se adapte a diferentes interfaces de acoplamiento en cámaras, módulos, antenas, arneses de vehículos y equipos de prueba.
Arquitectura coaxial de un solo-canal
Cada cable proporciona una ruta de señal coaxial dedicada, lo que lo hace adecuado para conexiones de vídeo y RF de automoción punto-a-sin la complejidad de un arnés de conexión multi-canal.
Transición directa de Rosenberger a FAKRA
Se integran dos interfaces coaxiales automotrices diferentes en un conjunto de cables, lo que elimina la necesidad de combinar un adaptador separado con un cable de extensión adicional.
Interfaz automotriz codificada
FAKRA utiliza codificación mecánica y visualmente diferenciada para ayudar a identificar interfaces compatibles y reducir el acoplamiento incorrecto. Rosenberger especifica 13 códigos mecánicos/de colores más un código neutro en su sistema FAKRA actual.
BENEFICIOS PRINCIPALES
Haga coincidir diferentes interfaces de equipos
Cuatro combinaciones de conectores facilitan la selección de un cable que coincida directamente con los puertos del equipo existente en lugar de cambiar el conector del lado-del vehículo o del lado del módulo-.
Reducir los adaptadores de RF intermedios
La integración de la conversión de interfaz en un conjunto de cables reduce las conexiones en línea adicionales y mantiene la ruta de la señal coaxial físicamente más simple.
Integración más sencilla de prototipos y modernizaciones
Las diferentes configuraciones de acoplamiento admiten el cambio de interfaces de cámara, antena, telemática e información y entretenimiento durante el desarrollo, la modernización o la validación de laboratorio del vehículo.
Vehículo flexible-Configuración específica
La longitud del cable, la codificación FAKRA, el género del conector y la configuración del cableado se pueden seleccionar de acuerdo con el módulo real del vehículo y el equipo correspondiente.
Notas de conexión y pedidos
Los conectores coaxiales automotrices deben seleccionarse de acuerdo con lasSerie de conectores, género, codificación, interfaz de acoplamiento y equipo de destino., no sólo por el color de la vivienda.
Antes de realizar el pedido, confirme:
- Serie de conectores Rosenberger y número de pieza
- Rosenberger-género lateral: masculino/femenino
- FAKRA-género lateral: Masculino / Femenino
- Codificación FAKRA requerida
- Tipo de cable
- Longitud de cable requerida
- Cámara de destino, antena, ECU o módulo de RF
- Información del conector de acoplamiento
- Requisitos de etiquetado
Importante:FAKRA está disponible con múltiples códigos mecánicos y de colores diseñados para evitar errores de coincidencia, por lo que el código requerido debe confirmarse antes de la producción.
